Dalam dunia medis modern, pemantauan kondisi fisik pasien secara konstan merupakan langkah krusial untuk memastikan keselamatan dan keberhasilan tindakan medis. Peralatan canggih seperti patient monitor menjadi garda terdepan dalam mendeteksi perubahan kondisi tubuh pasien secara cepat dan akurat. Alat ini mampu menampilkan berbagai variabel fisiologis vital secara bersamaan di layar utama.
Memahami prinsip kerja patient monitor sangat penting, tidak hanya bagi tenaga medis profesional seperti dokter dan perawat, tetapi juga bagi teknisi medis dan staf rumah sakit. Pemahaman ini membantu proses penanganan pasien menjadi lebih responsif, serta meminimalkan risiko kesalahan teknis selama pemantauan berlangsung.
Secara umum, perangkat ini bekerja dengan menggabungkan teknologi biosensor, pengolahan sinyal elektronik, dan algoritma komputer untuk mengubah sinyal biologis manusia menjadi data visual yang mudah dibaca. Mari kita bedah secara mendetail bagaimana setiap komponen dan mekanisme dalam sistem ini saling terhubung.
Pengenalan dan Fungsi Utama Patient Monitor
Definisi Patient Monitor dalam Dunia Medis
Patient monitor atau alat pemantau pasien adalah perangkat elektronik medis yang dirancang untuk mengukur, merekam, dan menampilkan parameter fisiologis pasien secara terus-menerus. Parameter ini mencakup denyut jantung, tekanan darah, saturasi oksigen, laju pernapasan, hingga suhu tubuh.
Dengan adanya alat ini, tim medis dapat mengamati kondisi pasien secara real-time tanpa perlu melakukan pemeriksaan manual berulang kali. Sinyal biologis yang ditangkap dari tubuh pasien dikonversi menjadi data kuantitatif dan grafik gelombang pada layar monitor.
Peran Vital dalam Ruang Perawatan Intensif
Penggunaan alat pemantau pasien sangat dominan di area kritis seperti Intensive Care Unit (ICU), High Care Unit (HCU), dan ruang operasi. Di ruangan-ruangan tersebut, perubahan kecil pada kondisi pasien dapat mengindikasikan ancaman keselamatan yang serius.
Alat ini memberikan peringatan dini berupa sinyal suara maupun visual jika salah satu parameter vital berada di luar batas normal. Hal ini memungkinkan tindakan medis darurat dilakukan dalam hitungan detik untuk menyelamatkan jiwa pasien.
Jenis-Jenis Patient Monitor Berdasarkan Penggunaannya
Berdasarkan kebutuhan dan lokasi penggunaannya, alat pemantau ini dibagi menjadi beberapa kategori utama yang disesuaikan dengan tingkat portabilitas dan fiturnya.
- Bedside Monitor: Dipasang secara permanen di samping tempat tidur pasien di ruang rawat inap atau ICU untuk pemantauan komprehensif.
- Portable Monitor: Berukuran lebih kecil dan dilengkapi baterai internal untuk memantau pasien selama proses transportasi antar ruang atau di dalam ambulans.
- Central Monitor: Sistem terpusat yang menggabungkan tampilan dari beberapa monitor pasien ke dalam satu stasiun kerja perawat.
Suggested read: SOP Penggunaan Patient Monitor yang Benar untuk Medis
Komponen Utama dalam Sistem Patient Monitor
Fungsi Sensor dan Transduser Medis
Sensor dan transduser merupakan bagian terdepan yang berhubungan langsung dengan tubuh pasien. Tugas utamanya adalah menangkap sinyal fisik atau biologis, seperti getaran mekanis, temperatur, maupun arus listrik alami tubuh.
Transduser bertugas mengubah sinyal fisika atau kimia tersebut menjadi sinyal listrik yang dapat diproses lebih lanjut oleh mesin. Tanpa sensor yang presisi, prinsip kerja patient monitor tidak akan dapat menghasilkan data yang akurat.
Unit Pemroses Sinyal dan Amplifier
Sinyal listrik yang ditangkap oleh sensor umumnya sangat lemah dan sering kali tertutup oleh gangguan atau noise eksternal. Di sinilah peran unit pemroses sinyal dan amplifier menjadi sangat krusial.
Amplifier akan memperbesar amplitudo sinyal listrik tanpa merusak bentuk gelombang aslinya. Selanjutnya, filter elektronik akan menyaring gangguan sinyal agar data yang diteruskan ke prosesor pusat benar-benar murni dan valid.
Layar Tampilan dan Antarmuka Pengguna
Komponen akhir dari sistem ini adalah unit tampilan visual yang menyajikan grafik gelombang dan angka digital. Layar ini dirancang dengan tingkat kontras tinggi agar mudah dibaca oleh tenaga medis dari jarak jauh.
Antarmuka pengguna memungkinkan perawat atau dokter untuk mengatur nilai ambang batas alarm, memilih parameter yang ingin ditampilkan, serta mengubah tata letak grafik sesuai kebutuhan perawatan pasien.
Suggested read: Panduan Lengkap Pemeliharaan Patient Monitor Rumah Sakit
Prinsip Kerja Patient Monitor pada Pemantauan Jantung
Deteksi Aktivitas Listrik Jantung melalui Elektroda
Jantung manusia menghasilkan impuls listrik alami setiap kali berdenyut untuk memompa darah. Pada pemantauan jantung atau elektrokardiogram (ECG), elektroda berbahan gel konduktif ditempelkan pada titik-titik spesifik di dada dan ekstremitas pasien.
Elektroda ini berfungsi menangkap perbedaan potensial listrik yang dihasilkan oleh depolarisasi dan repolarisasi otot jantung. Sinyal mikrovol ini kemudian dialirkan melalui kabel pasien menuju unit pemroses monitor.
Pengolahan Sinyal Elektrokardiogram

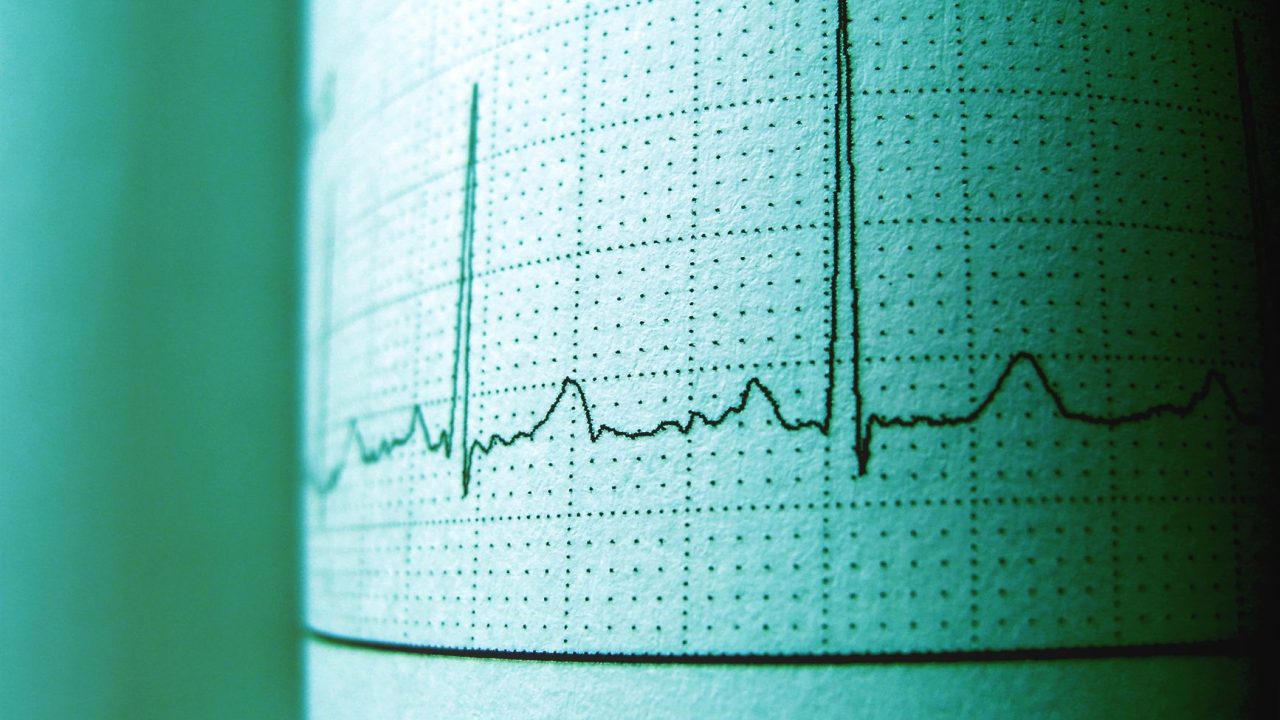

Setelah sinyal listrik diterima oleh monitor, sistem akan memproses data tersebut untuk membentuk grafik gelombang P, QRS, dan T pada layar. Pemrosesan ini melibatkan filtrasi sinyal untuk menghilangkan efek pergerakan otot pasien atau interferensi jaringan listrik gedung.
Bentuk gelombang yang dihasilkan menggambarkan setiap fase kontraksi dan relaksasi bilik serta serambi jantung. Ketepatan pembacaan sinyal ini sangat bergantung pada kualitas elektroda dan pemasangan kabel yang benar.
Analisis Frekuensi Detak Jantung dan Arrhythmia
Monitor memproses puncak gelombang R pada interval ECG untuk menghitung frekuensi detak jantung per menit (heart rate). Algoritma internal akan menghitung jarak antar puncak untuk memastikan keteraturan irama jantung.
Jika ditemukan pola gelombang yang tidak teratur, alat akan secara otomatis mendeteksi potensi gangguan irama jantung atau aritmia dan menyalakan sinyal peringatan bagi petugas medis.
Suggested read: Panduan Lengkap Kalibrasi Patient Monitor Medis
Prinsip Kerja Pengukuran Tekanan Darah
Metode Non-Invasif Menggunakan Manset Otomatis
Pengukuran tekanan darah non-invasif (NIBP) bekerja menggunakan prinsip osilometri. Manset elastis dipasang pada lengan pasien dan dipompa secara otomatis oleh kompresor udara di dalam monitor hingga menekan pembuluh darah arteri.
Saat udara dalam manset dikeluarkan secara perlahan, sensor tekanan merekam osilasi atau getaran dinding pembuluh darah yang ditransmisikan melalui manset. Getaran ini diubah menjadi sinyal elektronik untuk dianalisis.
Prinsip Invasif Menggunakan Kateter dan Transduser Tekanan
Untuk pasien kondisi kritis, pemantauan tekanan darah invasif (IBP) sering digunakan karena memberikan data yang lebih kontinu. Metode ini menggunakan kateter khusus yang dimasukkan langsung ke dalam pembuluh darah arteri pasien.
Kateter disambungkan ke transduser tekanan berisi cairan konduktif. Tekanan gelombang darah ditransmisikan melalui cairan langsung ke sensor piezoresistif yang mengubah tekanan mekanis menjadi sinyal listrik secara instan.
Konversi Sinyal Tekanan Menjadi Angka Sistolik dan Diastolik
Sinyal elektronik dari metode NIBP maupun IBP diolah oleh mikroprosesor untuk menentukan nilai tekanan sistolik, diastolik, serta tekanan arteri rata-rata (MAP). Dalam pengukuran NIBP, titik amplitude osilasi maksimum dihitung sebagai MAP.
Algoritma kemudian mengkalkulasi nilai sistolik dan diastolik berdasarkan kurva osilasi tersebut. Hasil akhir ditampilkan pada layar monitor berupa kombinasi dua angka, seperti 120/80 mmHg.
Suggested read: Cara Membaca Patient Monitor: Panduan Lengkap dan Praktis
Prinsip Kerja Pemantauan Saturasi Oksigen
Teknologi Fotometri dan Absorbansi Cahaya

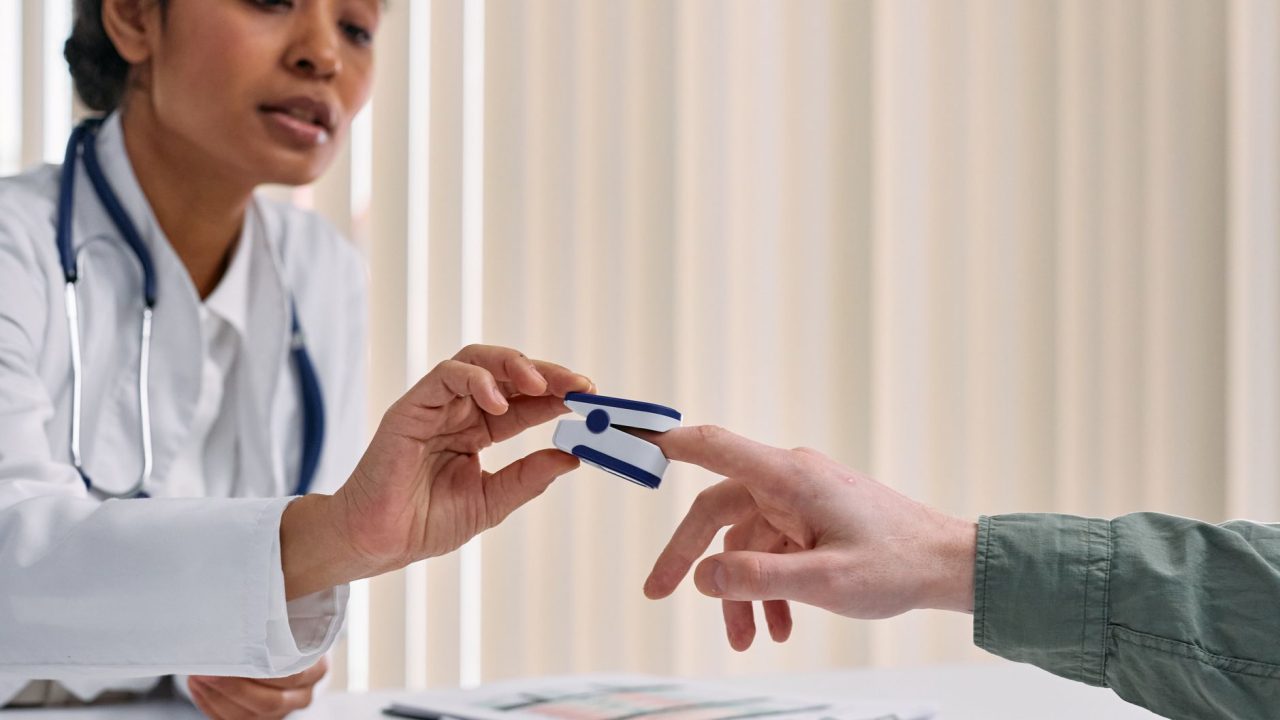

Pemantauan saturasi oksigen darah (SpO2) mengandalkan teknologi pulse oximetry yang bekerja secara non-invasif. Sensor berbentuk jepitan dipasang pada anggota tubuh yang memiliki kapiler darah jernih, seperti jari tangan atau cuping telinga.
Sensor ini dilengkapi dua jenis Light Emitting Diode (LED) yang memancarkan cahaya merah (panjang gelombang 660 nm) dan cahaya inframerah (panjang gelombang 940 nm) menembus jaringan tubuh menuju fotodetektor di sisi seberang.
Membedakan Hemoglobin Teroksigenasi dan Deoksigenasi
Prinsip fisika di balik metode ini didasarkan pada fakta bahwa hemoglobin yang mengikat oksigen (HbO2) menyerap lebih banyak cahaya inframerah. Sebaliknya, hemoglobin yang tidak mengikat oksigen (Hb) menyerap lebih banyak cahaya merah.
Saat cahaya menembus aliran darah arteri yang berdenyut, fotodetektor mengukur jumlah cahaya dari masing-masing panjang gelombang yang berhasil lolos tanpa terserap oleh hemoglobin.
Perhitungan Persentase Oksigen dalam Darah Pasien
Monitor membandingkan rasio penyerapan cahaya merah dan inframerah selama fase denyut arteri. Data rasio absorbansi ini kemudian dikalkulasi menggunakan rumus matematis yang tersimpan di dalam memori monitor.
Hasil perhitungan ditampilkan dalam bentuk persentase saturasi oksigen, di mana nilai normal manusia berada pada kisaran 95% hingga 100%. Monitor juga dapat menampilkan bentuk gelombang plethysmograph untuk menggambarkan denyut nadi.
Suggested read: Fungsi Patient Monitor dalam Dunia Medis dan Kesehatan
Prinsip Kerja Pemantauan Laju Pernapasan dan Suhu Tubuh
Pengukuran Respirasi melalui Impedansi Thoraks
Untuk memantau frekuensi napas pasien, prinsip kerja patient monitor memanfaatkan metode thoracic impedance pneumography. Pengukuran ini umumnya menggunakan elektroda ECG yang sudah terpasang di dada pasien.
Saat pasien bernapas, rongga dada mengembang dan mengempis, sehingga mengubah jarak antar elektroda dan resistansi listrik (impedansi) jaringan dada. Monitor mengirimkan arus listrik berfrekuensi tinggi yang sangat aman untuk mengukur perubahan impedansi tersebut secara berulang.
Prinsip Kerja Sensor Termistor untuk Suhu Tubuh
Pemantauan suhu tubuh secara kontinu dilakukan menggunakan sensor termistor yang ditempatkan pada kulit pasien atau dimasukkan ke dalam rongga tubuh (seperti aksila atau rektum). Termistor adalah komponen semi-konduktor yang nilai hambatan listriknya berubah seiring perubahan suhu.
Perubahan resistansi pada termistor dikonversi menjadi sinyal tegangan presisi. Sinyal ini kemudian diterjemahkan oleh unit pemroses menjadi derajat Celsius atau Fahrenheit yang akurat.
Integrasi Parameter Pernapasan dan Suhu pada Monitor
Data perubahan impedansi dada dihitung sebagai jumlah napas per menit (respiratory rate), sementara data dari termistor menampilkan suhu tubuh real-time. Kedua parameter ini diintegrasikan bersama parameter utama lainnya.
Tampilan yang padu ini memudahkan klinisi untuk melihat korelasi antara kenaikan suhu tubuh dengan peningkatan frekuensi napas atau detak jantung pasien secara bersamaan.
Suggested read: Distributor Patient Monitor Indonesia Terbaik & Terpercaya
Sistem Alarm dan Pemeliharaan Patient Monitor
Mekanisme Ambang Batas dan Peringatan Otomatis
Sistem alarm pada monitor pasien dirancang berbasis algoritma keamanan tingkat tinggi. Tenaga medis dapat mengatur batas atas dan batas bawah (upper and lower limits) untuk setiap parameter vital sesuai kondisi klinis pasien.
Jika angka parameter melewati batas yang ditentukan—misalnya detak jantung melambat drastis atau saturasi oksigen anjlok—sistem akan langsung memicu alarm audio dan visual. Alarm ini terbagi menjadi alarm klinis (kondisi pasien) dan alarm teknis (sensor terlepas atau baterai lemah).
Kalibrasi Rutin untuk Menjaga Akurasi Pengukuran
Sebagai perangkat elektronik sensitif, alat ini memerlukan kalibrasi secara berkala oleh teknisi elektromedis. Kalibrasi bertujuan memverifikasi bahwa pembacaan sensor tetap presisi sesuai standar keselamatan medis.
Prosedur ini melibatkan penggunaan simulator sinyal pasien untuk menguji keakuratan pembacaan ECG, NIBP, dan SpO2. Kalibrasi teratur dapat mencegah kesalahan diagnosis akibat penyimpangan pembacaan alat.
Prosedur Pembersihan dan Perawatan Alat Medis
Perawatan harian mencakup pembersihan fisik unit utama dan aksesori kabel menggunakan cairan disinfektan non-korosif. Kebersihan sensor dan jepitan sangat memengaruhi daya hantar sinyal dan mencegah infeksi silang antar pasien.
Penyimpanan kabel secara benar tanpa melipatnya terlalu tajam juga penting untuk menjaga keutuhan kawat konduktor halus di dalam kabel pasien, sehingga usia pakai perangkat dapat bertahan lebih lama.
Kesimpulan
Pemahaman mengenai prinsip kerja patient monitor memperlihatkan betapa kompleks dan terintegrasinya teknologi medis dalam mendukung perawatan kesehatan manusia. Mulai dari penangkapan sinyal listrik jantung, analisis penyerapan cahaya pada darah, hingga pengukuran tekanan fisik pembuluh darah, semuanya bekerja secara sinergis dalam satu sistem yang padu.
Alat ini tidak hanya berfungsi sebagai media penampil angka semata, tetapi juga bertindak sebagai sistem peringatan dini yang sangat andal di ruang perawatan kritis. Integrasi sensor presisi tinggi dengan algoritma pengolahan sinyal modern terbukti efektif meningkatkan keselamatan pasien dan efisiensi kerja tim medis.
Dengan perawatan yang tepat, kalibrasi berkala, serta penggunaan sesuai prosedur standar operational, patient monitor akan terus menjadi instrumen esensial yang tak terpisahkan dalam menjaga keberlangsungan hidup pasien di berbagai fasilitas pelayanan kesehatan.
