Berada di ruang perawatan intensif seperti ICU atau HCU sering kali membuat siapa pun merasa cemas, terutama saat melihat layar monitor yang dipenuhi garis gelombang berwarna-warni dan angka yang terus berubah. Alat tersebut dikenal sebagai patient monitor atau monitor tanda vital pasien. Perangkat ini memegang peranan sangat krusial dalam dunia medis karena bertindak sebagai sistem peringatan dini bagi tim medis yang menjaga pasien.
Memahami cara membaca patient monitor bukanlah hal yang hanya perlu diketahui oleh dokter atau perawat. Sebagai keluarga atau pendamping pasien, memiliki pemahaman dasar tentang arti angka dan grafik di layar dapat membantu menenangkan pikiran serta memberikan gambaran yang lebih jelas mengenai perkembangan kondisi pasien yang sedang dirawat.
Artikel ini hadir sebagai panduan edukatif yang komprehensif untuk membantu Anda mengenali setiap fungsi, parameter, hingga grafik yang tampil pada layar patient monitor. Dengan bahasa yang sederhana dan penjelasan yang praktis, Anda akan belajar menafsirkan informasi vital medis secara mudah dan akurat.
Pengenalan Dasar Patient Monitor dan Fungsinya
Apa Itu Patient Monitor dan Kegunaannya
Patient monitor adalah alat medis elektronik yang dirancang untuk mengukur, merekam, dan menampilkan berbagai tanda vital tubuh manusia secara berlanjut. Alat ini terhubung ke tubuh pasien melalui sejumlah kabel sensor dan elektroda yang ditempatkan pada titik-titik tertentu seperti dada, jari tangan, atau lengan.
Fungsi utama dari perangkat ini adalah memberikan informasi seketika atau real-time mengenai status kesehatan fisiologis pasien. Dengan pemantauan secara terus-menerus, tim medis dapat mendeteksi perubahan kondisi tubuh pasien dengan cepat dan mengambil tindakan medis yang diperlukan sebelum situasi menjadi kritis.
Perbedaan Patient Monitor Standard dan Vital Sign Monitor
Di fasilitas kesehatan, Anda mungkin menemukan dua jenis monitor yang tampak serupa tetapi memiliki fungsi berbeda. Vital sign monitor umumnya digunakan untuk pemeriksaan rutin yang sifatnya berselang, seperti mengukur tekanan darah dan suhu tubuh berkala di ruang rawat inap biasa.
Sementara itu, patient monitor standard atau multiparameter monitor digunakan untuk pemantauan intensif secara terus-menerus. Alat ini menampilkan kombinasi grafik gelombang kompleks serta nilai numerik yang diperbarui setiap detik, sehingga sangat ideal untuk ruangan seperti ICU, kamar operasi, dan IGD.
Mengapa Pemantauan Real-Time Sangat Krusial
Tubuh manusia dapat mengalami perubahan kondisi secara mendadak, terutama pada pasien dalam kondisi kritis. Pemantauan secara real-time memungkinkan dokter dan perawat untuk memantau respons tubuh terhadap obat-obatan atau terapi yang sedang diberikan.
Selain itu, fitur alarm otomatis pada monitor akan berbunyi jika salah satu parameter berada di luar batas aman. Hal ini memastikan bahwa pasien selalu dalam pengawasan ketat selama 24 jam penuh tanpa henti.
Suggested read: Fungsi Patient Monitor dalam Dunia Medis dan Kesehatan
Memahami Parameter Utama pada Patient Monitor
Frekuensi Detak Jantung atau Heart Rate
Parameter pertama yang selalu ada pada layar adalah frekuensi detak jantung atau Heart Rate (HR). Indikator ini menunjukkan berapa kali jantung pasien berdetak dalam rentang waktu satu menit. Pada monitor, parameter ini umumnya ditandai dengan label HR atau Pulse Rate (PR).
Data frekuensi detak jantung diperoleh dari sensor EKG yang ditempelkan di dada pasien. Mengetahui angka HR sangat penting untuk menilai apakah jantung bekerja terlalu keras atau justru berdetak terlalu lambat dari batas normalnya.
Saturasi Oksigen dalam Darah
Saturasi oksigen yang dilambangkan dengan SpO2 mengukur persentase hemoglobin dalam darah yang terikat dengan oksigen. Nilai ini menggambarkan seberapa efektif paru-paru dan sistem sirkulasi dalam menyalurkan oksigen ke seluruh jaringan tubuh.

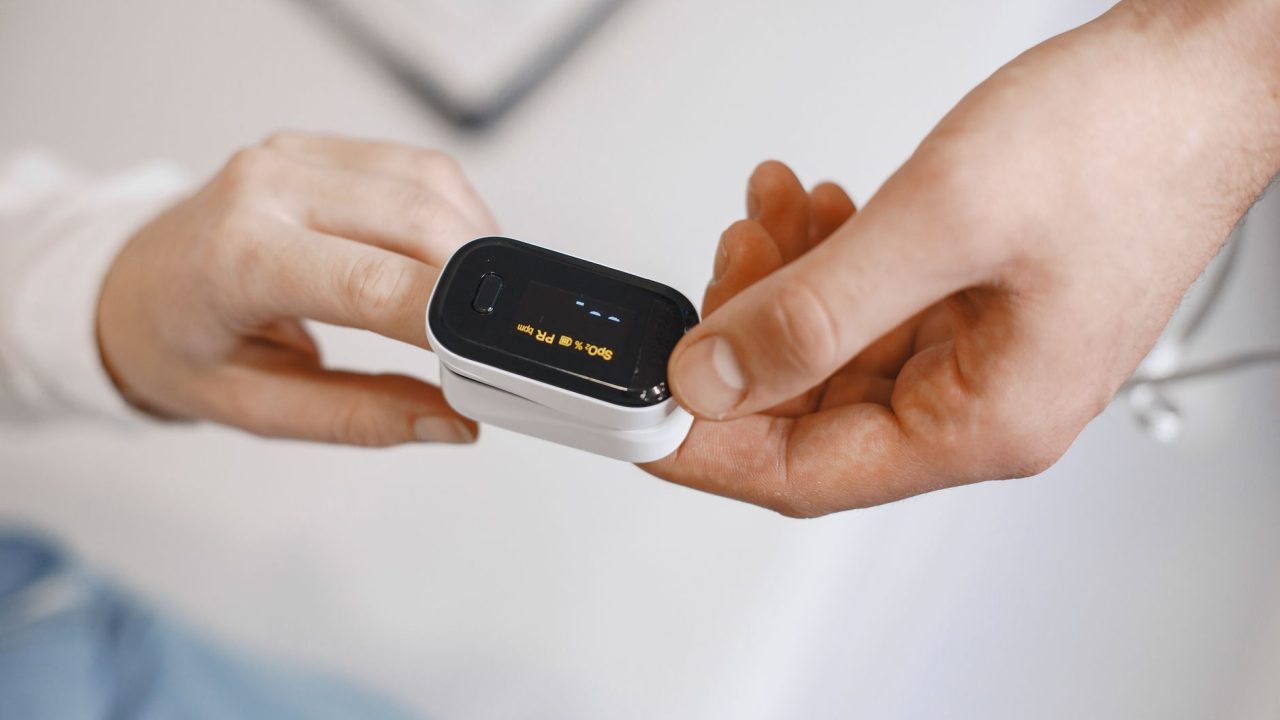

Pengukuran ini dilakukan menggunakan penjepit kecil yang dipasangkan pada jari tangan atau jari kaki pasien. Penjepit tersebut memancarkan cahaya infra merah untuk menghitung kadar oksigen tanpa menimbulkan rasa sakit sedikit pun.
Tekanan Darah Non-Invasif dan Invasif
Tekanan darah pada patient monitor umumnya ditampilkan dalam bentuk dua nilai numerik, yaitu tekanan sistolik dan diastolik. Parameter ini biasanya dilabeli sebagai NIBP yang berarti Non-Invasive Blood Pressure, diukur menggunakan manset kain yang memompa secara otomatis pada interval waktu tertentu.
Pada kondisi kritis tertentu, pemantauan dilakukan secara invasif (IBP) melalui kateter khusus yang dimasukkan ke dalam pembuluh darah arteri. Pemantauan IBP memberikan grafik tekanan darah yang terus mengalir setiap detiknya.
Laju Pernapasan atau Respiration Rate
Laju pernapasan atau Respiration Rate (RR) mengukur berapa kali pasien bernapas dalam hitungan satu menit. Monitor menghitung nilai ini dengan mengamati pergerakan dada pasien melalui elektroda dada yang dipasang.
Parameter pernapasan ini sangat sensitif terhadap perubahan kondisi kesehatan, seperti sesak napas, kecemasan, atau gangguan pada paru-paru dan sistem saraf pusat.
Suggested read: Distributor Patient Monitor Indonesia Terbaik & Terpercaya
Cara Membaca Grafik dan Nilai EKG
Memahami Gelombang Listrik Jantung
Di bagian paling atas layar monitor, Anda biasanya akan melihat garis gelombang berwarna hijau yang naik dan turun secara teratur. Garis ini dinamakan grafik Elektrokardiogram (EKG), yang merekam aktivitas listrik yang memicu setiap denyut jantung.
Gelombang EKG yang normal memiliki pola puncak yang khas dan berulang secara teratur. Apabila bentuk gelombang terlihat berantakan, terlalu rapat, atau terlalu renggang, hal tersebut menandakan adanya irama jantung yang tidak teratur.
Rentang Nilai Normal Detak Jantung Pasien
Untuk orang dewasa dalam keadaan istirahat, nilai normal frekuensi detak jantung berkisar antara 60 hingga 100 denyut per menit (bpm). Angka ini dapat bervariasi tergantung pada usia, kondisi fisik, dan tingkat stres pasien.
- Takikardia: Kondisi ketika nilai HR berada di atas 100 bpm.
- Bradikardia: Kondisi ketika nilai HR berada di bawah 60 bpm.
Anak-anak dan bayi memiliki rentang nilai HR normal yang jauh lebih tinggi dibandingkan orang dewasa. Oleh karena itu, pengaturan batas alarm pada monitor selalu disesuaikan dengan profil usia pasien.
Mengenal Tanda-Tanda Aritmia atau Ketidakstabilan Jantung
Aritmia adalah istilah medis untuk gangguan irama jantung. Pada patient monitor, kondisi ini terlihat dari pola gelombang EKG yang tidak konsisten atau jeda antar denyut yang tidak seragam.
Beberapa jenis patient monitor modern dilengkapi dengan fitur deteksi aritmia otomatis yang dapat memberikan peringatan tertulis pada layar, misalnya saat terjadi denyut prematur atau fibrilasi atrium.
Suggested read: Panduan Lengkap & Tips Jual Patient Monitor Berkualitas
Membaca Saturasi Oksigen dan Plethysmograph
Arti Angka Saturasi Oksigen di Layar
Parameter SpO2 ditampilkan dalam bentuk persentase pada layar monitor, yang sering kali berwarna biru muda atau kuning. Bagi orang sehat maupun pasien dalam kondisi stabil, angka saturasi oksigen idealnya berada pada kisaran 95% hingga 100%.
Jika nilai SpO2 turun di bawah 95%, pasien mungkin mengalami hipoksia ringan. Namun, jika angka menunjukkan nilai di bawah 90%, kondisi ini tergolong darurat medis karena menandakan jaringan tubuh kekurangan pasokan oksigen yang cukup.
Cara Membaca Gelombang Pleth
Di bawah angka persentase SpO2, terdapat gelombang khusus yang dinamakan grafik Plethysmograph (Pleth). Gelombang ini menggambarkan aliran darah berdenyut di dalam pembuluh kapiler tempat sensor dipasang.
Grafik Pleth yang baik dan valid ditandai dengan bentuk puncak gelombang yang tajam dan konsisten. Jika gelombang terlihat mendatar atau sangat acak, angka SpO2 yang tertera pada monitor mungkin tidak akurat.
Faktor yang Mempengaruhi Akurasi Angka SpO2
Ada beberapa hal sederhana yang dapat mengganggu pembacaan saturasi oksigen pada patient monitor. Mengetahui faktor-faktor ini sangat berguna agar Anda tidak langsung panik saat melihat angka SpO2 mendadak turun.
- Gerakan pasien yang berlebihan atau gemetar pada tangan.
- Penggunaan cat kuku berwarna gelap yang menghalangi sensor cahaya.
- Suhu tangan pasien yang terlalu dingin (perfusi perifer buruk).
- Pemasangan penjepit sensor yang longgar atau bergeser.
Suggested read: Cara Integrasi SIMRS ke SATUSEHAT: Panduan Lengkap RS
Panduan Membaca Tekanan Darah NIBP dan IBP
Membedakan Sistolik, Diastolik, dan MAP
Tampilan tekanan darah pada patient monitor umumnya menggunakan format dua angka yang dipisahkan oleh tanda garis miring, misalnya 120/80 mmHg. Angka bagian atas menunjukkan tekanan sistolik (saat jantung memompa), sedangkan angka bagian bawah adalah diastolik (saat jantung beristirahat).
Di sebelah atau di bawah angka tersebut, biasanya terdapat angka dalam kurung yang menunjukkan nilai Mean Arterial Pressure (MAP). MAP adalah tekanan rata-rata di dalam arteri pasien selama satu siklus jantung lengkap, yang idealnya berada pada kisaran 70 hingga 100 mmHg.
Perbedaan Tekanan Darah Non-Invasif dan Invasif
Pemeriksaan NIBP bekerja secara berkala sesuai dengan interval waktu yang diatur oleh tenaga medis, misalnya setiap 15 menit, 30 menit, atau satu jam sekali. Saat mengukur, manset pada lengan pasien akan mengembang otomatis.
Sebaliknya, pemantauan IBP menyajikan grafik continuous secara langsung di layar. Cara ini lebih sering digunakan pada operasi besar atau pasien yang membutuhkan obat penopang tekanan darah dosis tinggi.
Nilai Normal dan Kategori Tekanan Darah Pasien
Tekanan darah normal untuk orang dewasa umumnya berkisar sekitar 120/80 mmHg. Namun, status kesehatan pasien dapat mengubah target tekanan darah yang diharapkan oleh dokter.
Tekanan darah yang terlalu tinggi (hipertensi) dapat meningkatkan risiko stroke, sementara tekanan darah yang terlalu rendah (hipotensi) dapat menyebabkan organ vital kekurangan aliran darah dan pasokan oksigen.
Suggested read: Modul Farmasi SIMRS: Panduan Lengkap & Manfaatnya
Menafsirkan Laju Pernapasan dan Suhu Tubuh
Cara Membaca Laju Pernapasan dan Gelombang Respirasi
Parameter pernapasan (RR) ditampilkan dalam bentuk angka yang menunjukkan jumlah napas per menit, disertai grafik gelombang respirasi halus yang naik turun perlahan. Nilai normal laju pernapasan untuk orang dewasa saat istirahat adalah 12 hingga 20 kali per menit.
Jika angka RR menunjukkan nilai lebih dari 20 kali per menit, kondisi ini disebut takipnea yang menandakan tubuh sedang berjuang mendapatkan lebih banyak oksigen. Sebaliknya, nilai di bawah 12 kali per menit dinamakan bradipnea.
Memahami Pengukuran Suhu Tubuh pada Monitor
Suhu tubuh dipantau menggunakan kabel sensor khusus (probe) yang ditempelkan pada kulit, diselipkan di ketiak, atau dimasukkan ke dalam saluran tubuh tertentu. Parameter ini biasanya diberi label Temp atau T pada layar.
Nilai suhu tubuh normal berada di kisaran 36,5°C hingga 37,5°C. Monitor akan menampilkan peringatan jika suhu naik melebihi batas ini (demam) atau turun terlalu rendah (hipotermia).
Hubungan Antara Pernapasan dan Kadar Oksigen Pasien
Parameter RR dan SpO2 sangat berkaitan erat dalam menilai fungsi sistem pernapasan pasien. Ketika kadar oksigen (SpO2) dalam darah mengalami penurunan, tubuh secara alami akan merespons dengan mempercepat laju pernapasan (RR).
Pengamatan terhadap kedua parameter ini secara bersamaan membantu tenaga medis menentukan apakah pasien membutuhkan bantuan oksigen tambahan melalui kanula hidung atau alat bantu napas (ventilator).
Suggested read: SIMRS Modul Pendaftaran Online: Panduan & Manfaat
Mengenal Kode Warna dan Tampilan Layar Patient Monitor
Arti Warna Standar pada Parameter Monitor
Untuk memudahkan pemantauan dari jarak jauh, produsen patient monitor menggunakan kode warna standar internasional untuk setiap parameter fisiologis pada layar.
- Hijau: Biasanya digunakan untuk gelombang dan nilai EKG / HR.
- Biru Muda / Cyan: Digunakan untuk parameter saturasi oksigen (SpO2) dan grafik Pleth.
- Kuning: Umumnya digunakan untuk laju pernapasan (RR).
- Merah / Putih: Sering digunakan untuk parameter tekanan darah (NIBP/IBP).
Membedakan Tampilan Angka dan Grafik Gelombang

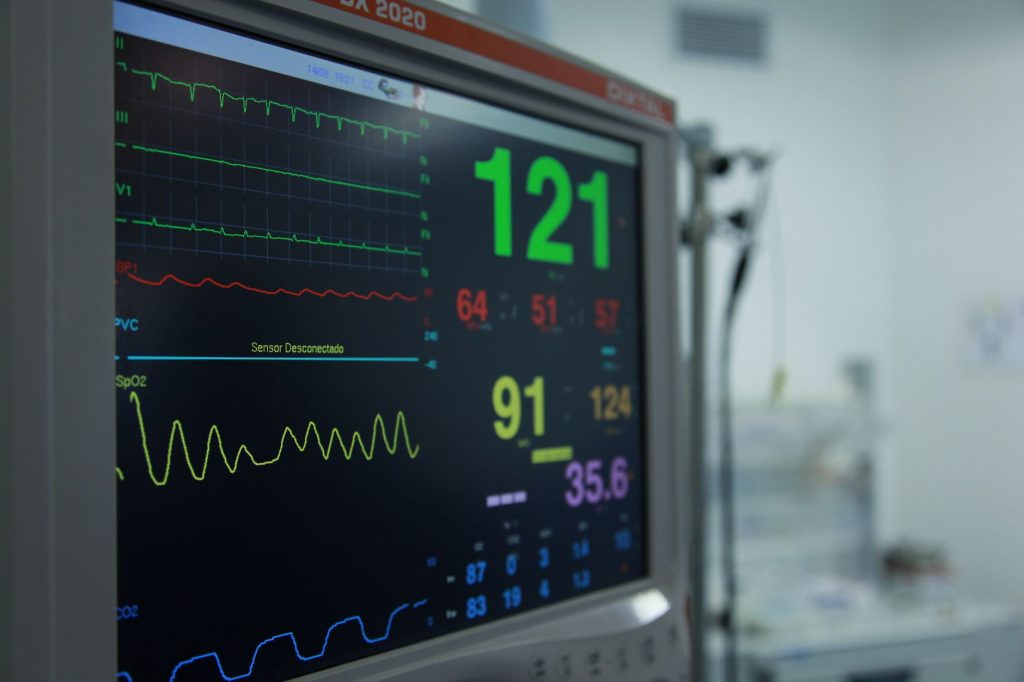

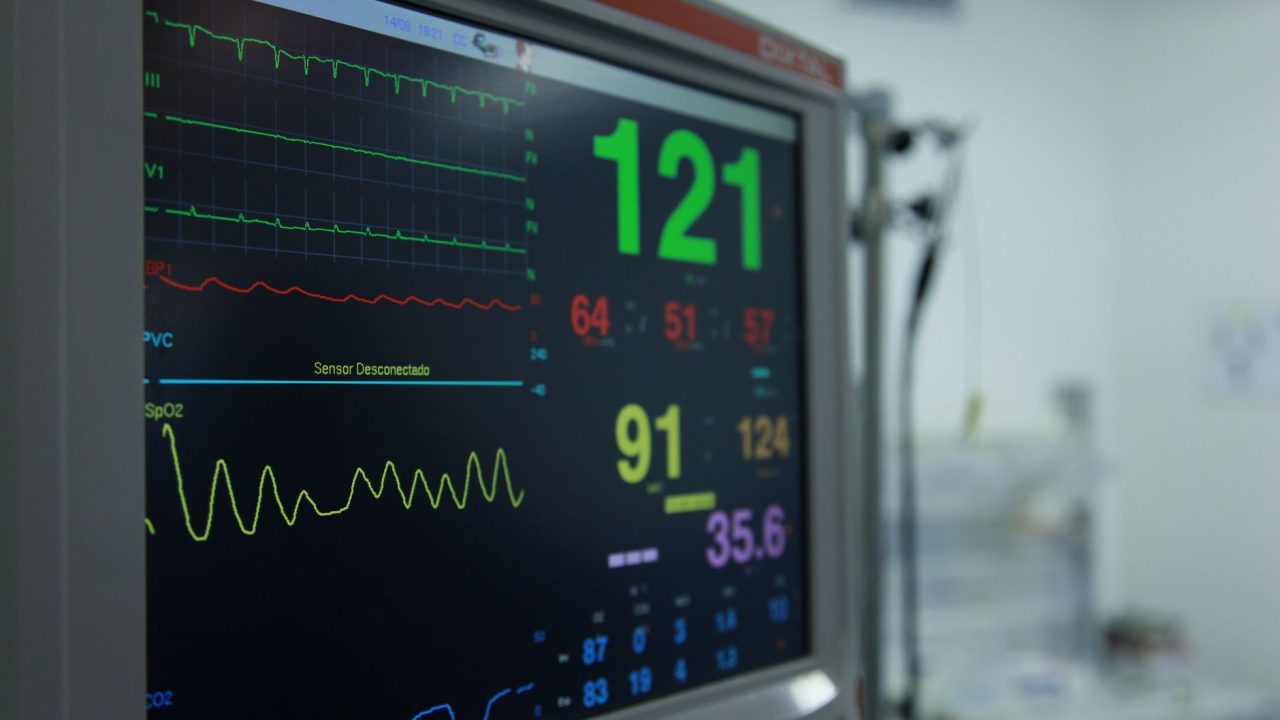

Layar patient monitor terbagi menjadi dua bagian utama, yaitu area grafik (waveforms) dan area angka (numerics). Area grafik berfungsi untuk melihat pola irama organ tubuh secara dinamis dan terus-menerus.
Sementara itu, area angka menyajikan hasil kuantitatif dalam bentuk nilai digital. Tenaga medis menggunakan grafik untuk analisis kualitas dan angka numerik untuk pencatatan status medis harian.
Cara Mengatur Tampilan Layar Sesuai Kebutuhan Medis
Tampilan layar patient monitor bersifat fleksibel dan dapat dikustomisasi oleh perawat atau dokter. Di ruang perawatan jantung, tampilan EKG dapat diperbesar untuk menyajikan beberapa saluran gelombang sekaligus.
Pengaturan ini bertujuan agar tenaga medis fokus pada parameter yang paling kritis sesuai dengan kondisi klinis dan penyakit yang diderita oleh pasien.
Suggested read: Fitur Utama Sistem Informasi Rumah Sakit Modern
Memahami Sistem Alarm dan Tindakan Pertama
Jenis-Jenis Alarm: Tingkat Tinggi, Sedang, dan Rendah
Patient monitor dilengkapi dengan sistem alarm audio-visual yang terbagi ke dalam tiga tingkatan prioritas berdasarkan bahayanya bagi keselamatan pasien.
- Alarm Tingkat Tinggi (Merah): Menandakan situasi darurat yang mengancam jiwa, seperti henti jantung atau penurunan oksigen drastis. Berbunyi dengan nada cepat dan lampu berkedip merah.
- Alarm Tingkat Sedang (Kuning): Menunjukkan bahwa batas parameter telah terlampaui, tetapi belum bersifat fatal secara langsung.
- Alarm Tingkat Rendah (Biru / Cyan): Merupakan peringatan teknis, seperti kabel sensor terlepas atau baterai monitor melemah.
Penyebab Umum Alarm Palsu atau False Alarm
Tidak semua alarm yang berbunyi menandakan kondisi darurat medis pada pasien. Sebagian besar bunyi alarm yang terdengar di ruang rawat sebenarnya merupakan false alarm atau peringatan teknis.
Hal ini bisa terjadi ketika pasien banyak bergerak, terbatuk, manset tekanan darah terlepas, atau elektroda EKG mengering. Oleh karena itu, tetap tenang adalah sikap terbaik saat mendengar alarm berbunyi.
Langkah Pertama Saat Alarm Patient Monitor Berbunyi
Jika Anda sedang mendampingi keluarga di ruang perawatan dan alat monitor berbunyi, hal pertama yang harus dilakukan adalah melihat kondisi fisik pasien secara langsung, bukan hanya terpaku pada layar.
Pastikan pasien masih sadar, bernapas dengan teratur, dan tidak terlihat kesakitan. Setelah itu, panggilah perawat atau petugas medis terdekat untuk memeriksa serta mengatur kembali perangkat monitor tersebut.
Suggested read: Kewajiban SIMRS Terintegrasi SATUSEHAT: Panduan Lengkap
Tips Menjaga Akurasi dan Keamanan Penggunaan Patient Monitor
Pemasangan Elektrode dan Sensor yang Benar
Akurasi data pada patient monitor sangat bergantung pada kualitas pemasangan sensor pada tubuh pasien. Elektroda EKG harus menempel erat pada kulit yang bersih dan kering agar aliran listrik dapat terdeteksi tanpa gangguan.
Penjepit sensor SpO2 juga perlu dipindahkan posisinya secara berkala (misalnya setiap 4 jam) untuk mencegah iritasi kulit dan menjaga agar pembacaan kadar oksigen tetap akurat.
Pemeriksaan Kalibrasi dan Kebersihan Alat
Perangkat medis yang digunakan di rumah sakit harus melalui proses kalibrasi berkala oleh teknisi elektromedis. Hal ini dilakukan untuk memastikan bahwa angka yang ditampilkan pada layar benar-benar mencerminkan kondisi riil pasien.
Kebersihan sensor dan kabel juga harus dijaga agar tidak terkontaminasi oleh cairan tubuh atau debu yang dapat merusak sensitivitas komponen elektronik di dalamnya.
Dokumentasi Catatan Medis Berdasarkan Monitor
Data yang ditampilkan oleh patient monitor dicatat secara berkala oleh perawat ke dalam lembar observasi medis pasien. Pencatatan ini mencakup tren perubahan angka tanda vital dari waktu ke waktu.
Dokumentasi yang rapi dan konsisten sangat membantu dokter spesialis dalam mengevaluasi efektivitas pengobatan serta menentukan langkah perawatan selanjutnya bagi pasien.
Kesimpulan
Memahami cara membaca patient monitor merupakan keterampilan dasar yang sangat bermanfaat, baik bagi profesional medis maupun keluarga yang sedang mendampingi pasien di rumah sakit. Dengan mengerti arti dari setiap warna, angka, dan grafik gelombang—seperti EKG, SpO2, tekanan darah, dan laju pernapasan—Anda dapat memantau perkembangan kesehatan pasien dengan lebih tenang dan terukur.
Penting untuk diingat bahwa patient monitor adalah alat bantu visual dan sistem peringatan dini. Interpretasi akhir mengenai kondisi kesehatan pasien tetap berada di tangan dokter dan tim medis yang berwenang. Bunyi alarm yang sesekali terdengar tidak selalu mengindikasikan bahaya fatal, melainkan sering kali merupakan penyesuaian teknis pada sensor alat.
Dengan pengetahuan yang telah dipelajari dalam panduan ini, Anda kini dapat menyikapi keberadaan patient monitor di ruang perawatan secara lebih bijak. Selalu percayakan tindakan medis kepada tenaga kesehatan dan gunakan informasi dari monitor sebagai sarana untuk mendukung proses pemulihan pasien secara optimal.
